Descrição

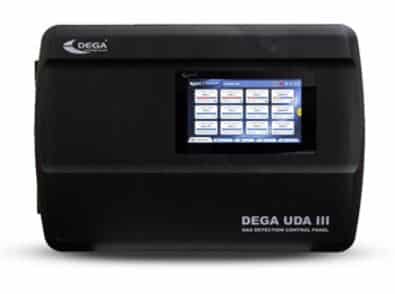

O controlador de avaliação de 3ª geração é projetado como um dispositivo separado, com possibilidade de montagem na parede ou em quadro elétrico. É usado para alimentar até 488 transmissores, dos quais 288 pcs digitalmente (RS485) em 4 linhas (BUS) e 2 circuitos (LOOP) e até 200 transmissores via entrada analógica (4-20 mA) usando módulos de entrada (até a 25 módulos DEGA UDA III AI8). Para transmissores, avalia o vazamento de gás em quatro níveis. Também é possível conectar um transmissor de inundação DEGA Zc II e um transmissor de temperatura DEGA Tc II . O status de todos os transmissores é indicado no controlador por meio de uma tela de toque LCD. O controlador pode ser equipado com até 20 relés internos configuráveis arbitrariamente, saída para sinalização ótica e acústica, saída para fechamento por impulso de
válvulas de emergência DEGA HV DNx, porta USB e módulos adicionais para conexão para controle de sistemas secundários (ventilador, ar condicionado,
etc.). A configuração básica pode ser definida usando a tela de toque LCD. O controlador também pode ser expandido com uma memória (HISTÓRICO)
com gravação de até 300 dias atrás, uma fonte de backup, bem como muitos módulos opcionais e acessórios.
Especificações
| Fonte de energia | 24 VDC / 0,63A |
| Padrão de proteção funcional | EN61508 |
| Dimensão sem buchas | 250 x 145 x 65 mm (LxAxP) |
| Peso | 1 kg |
| Capacidade de memória interna | 34 dias |
| Intervalo de salvamento de registro | 60 s (faixa ajustável de 10s a 255 s) |
| Temperatura ambiente | -20 ° C a + 60 ° C |
| Humidade relativa | 0-90% RV |
| Nível de proteção da capa | IP 54 |
| Ambiente operacional | BE1 – ambiente sem perigo de |
| DEGA UDA III 72 Painéis de controle de detecção de gás (máx. 72 transmissores / detectores / módulos externos em 2 linhas (BUS) em 1xLOOP, Outpus 10xRelays, 2xOutput para sinalização óptica e acústica, 1xOutput para botão externo, 1xUSB, 24VDC) DEGA UDA III 144 Painéis de controle de detecção de gás (máx. 144 transmissores / detectores / módulos externos em 4 linhas (BUS) em 2xLOOP, Outpus 10xRelays, 2xOutput para sinalização óptica e acústica, 1xOutput para botão externo, 1xUSB, 24VDC) DEGA UDA III 216 Painéis de controle de detecção de gás (máx. 216 transmissores / detectores / módulos externos em 6 linhas (BUS) em 3xLOOP, Outpus 10xRelays, 2xOutput para sinalização óptica e acústica, 1xOutput para botão externo, 1xUSB, 24VDC) DEGA UDA III 250 Painéis de controle de detecção de gás (máx. 250 transmissores / detectores / módulos externos em 8 linhas (BUS) em 4xLOOP, Outpus 10xRelays, 2xOutput para sinalização óptica e acústica, 1xOutput para botão externo, 1xUSB, 24VDC) |
|
| SAÍDAS: 20x relé de comutação livre de potencial 250V / 10A 2x saída para áudio e sinalização óptica (máx. 24V / 5A) Modem LTE Conexão de Rede RS485 (MODBUS) USB (para configuração de PC) ENTRADAS:8x linhas de transmissor digital (transmissores 100/200) HART (com placa de expansão DEGA UDA III AI8) RECURSOS:Exibição ONLINE de concentração e estados (alarme) na tela de toque TFT LCD HISTÓRICO de alarmes 300 dias retroativamente (exibição por dados e em um gráfico bem organizado) Opção para nomear as posições do transmissor 1-4º grau de vazamento de gás, PEL, STEL Configuração de saídas (relés) e entradas por simples toque no MENU Modo de serviço incluindo a opção de bloquear transmissores individuais Modo de teste com simulação de concentração Leitura de valores e estados para o sistema de nível superior usando o protocolo de comunicação Modbus Testando saídas com “TEST MENU” |
| Fonte de energia | 24 VDC / 0,63A |
| Padrão de proteção funcional | EN61508 |
| Dimensão sem buchas | 250 x 145 x 65 mm (LxAxP) |
| Peso | 1 kg |
| Capacidade de memória interna | 34 dias |
| Intervalo de salvamento de registro | 60 s (faixa ajustável de 10s a 255 s) |
| Temperatura ambiente | -20 ° C a + 60 ° C |
| Humidade relativa | 0-90% RV |
| Nível de proteção da capa | IP 54 |
| Ambiente operacional | BE1 – ambiente sem perigo de |
| DEGA UDA III 72 Painéis de controle de detecção de gás (máx. 72 transmissores / detectores / módulos externos em 2 linhas (BUS) em 1xLOOP, Outpus 10xRelays, 2xOutput para sinalização óptica e acústica, 1xOutput para botão externo, 1xUSB, 24VDC) DEGA UDA III 144 Painéis de controle de detecção de gás (máx. 144 transmissores / detectores / módulos externos em 4 linhas (BUS) em 2xLOOP, Outpus 10xRelays, 2xOutput para sinalização óptica e acústica, 1xOutput para botão externo, 1xUSB, 24VDC) DEGA UDA III 216 Painéis de controle de detecção de gás (máx. 216 transmissores / detectores / módulos externos em 6 linhas (BUS) em 3xLOOP, Outpus 10xRelays, 2xOutput para sinalização óptica e acústica, 1xOutput para botão externo, 1xUSB, 24VDC) DEGA UDA III 250 Painéis de controle de detecção de gás (máx. 250 transmissores / detectores / módulos externos em 8 linhas (BUS) em 4xLOOP, Outpus 10xRelays, 2xOutput para sinalização óptica e acústica, 1xOutput para botão externo, 1xUSB, 24VDC) |
|
| SAÍDAS: 20x relé de comutação livre de potencial 250V / 10A 2x saída para áudio e sinalização óptica (máx. 24V / 5A) Modem LTE Conexão de Rede RS485 (MODBUS) USB (para configuração de PC) ENTRADAS:8x linhas de transmissor digital (transmissores 100/200) HART (com placa de expansão DEGA UDA III AI8) RECURSOS:Exibição ONLINE de concentração e estados (alarme) na tela de toque TFT LCD HISTÓRICO de alarmes 300 dias retroativamente (exibição por dados e em um gráfico bem organizado) Opção para nomear as posições do transmissor 1-4º grau de vazamento de gás, PEL, STEL Configuração de saídas (relés) e entradas por simples toque no MENU Modo de serviço incluindo a opção de bloquear transmissores individuais Modo de teste com simulação de concentração Leitura de valores e estados para o sistema de nível superior usando o protocolo de comunicação Modbus Testando saídas com “TEST MENU” |
