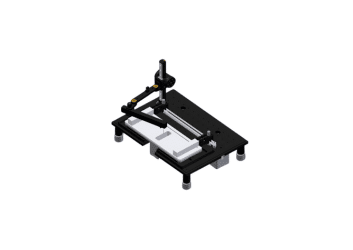

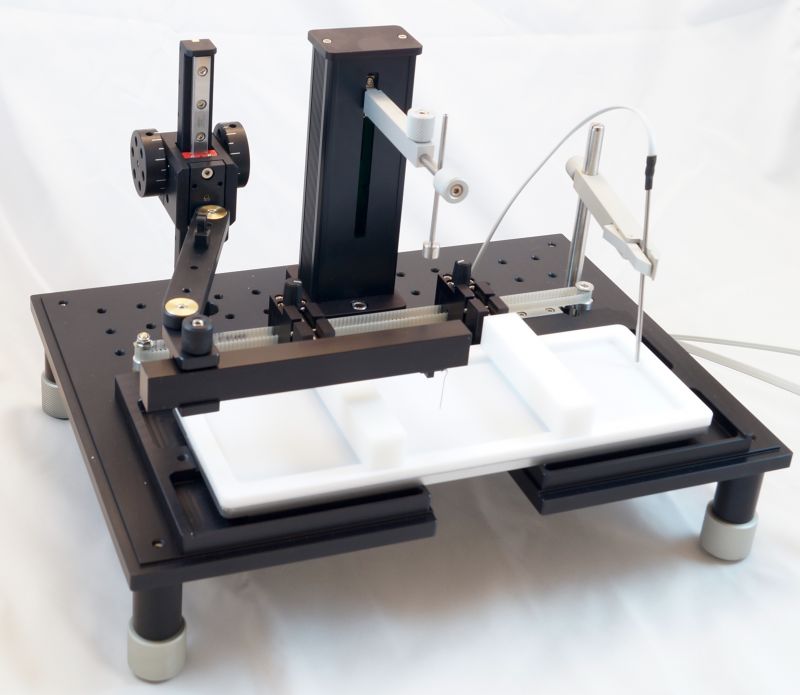

Cuba de Langmuir G1

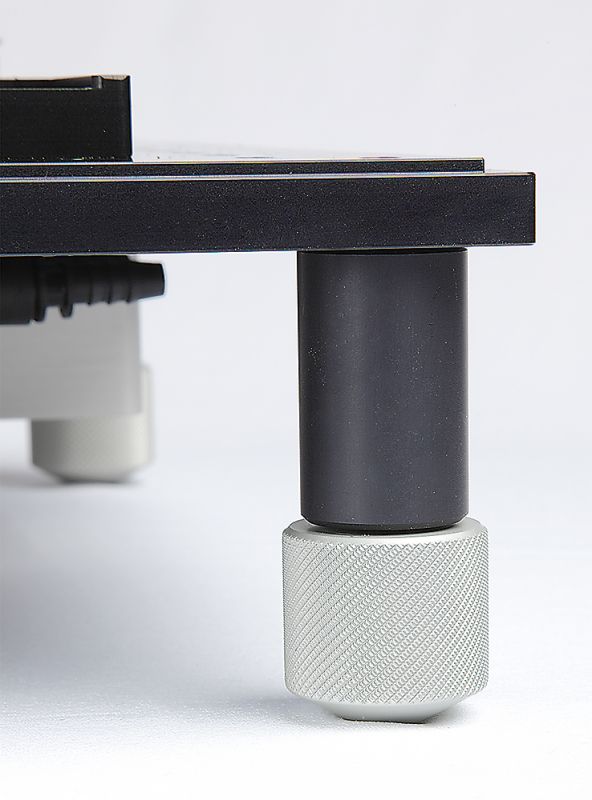

A tendência atual na pesquisa de Langmuir é combinar a técnica com outros métodos. Quer se trate de deposição em amostras, técnicas espectroscópicas, de espalhamento ou de imagem, a arquitetura aberta do instrumento fornece fácil acesso à superfície da subfase. O motor de acionamento da barreira foi colocado abaixo da placa de base, o nível da cuba foi elevado em relação a outras estruturas para que as medições de laser e raios X possam ser feitas na incidência de graça. A placa de base é construída em alumínio robusto com 12,5 mm de espessura. Possui furos de placa óptica padrão nas bordas (25 mm x 25 mm M6) para fácil acomodação de equipamentos auxiliares – da Kibron ou de outros fabricantes.

Os canais de circulação de água para controle de temperatura foram incorporados à placa de base. Isto facilita a remoção, lavagem e troca das gamelas, sem a necessidade de desconectar a tubulação de circulação. A espessa camada de metal entre a subfase e os canais de temperatura reduz os gradientes de temperatura na calha – este é um ponto que raramente é percebido em projetos onde os canais de controle de temperatura estão localizados diretamente abaixo do fundo de PTFE da cuba.
