MEDIDOR DE ÂNGULO DE CONTATO DMo
O Medidor de ângulo de contato KYOWA é usado em pesquisa, desenvolvimento e controle de qualidade para o estudo de superfícies e interfaces. Eles o ajudarão a caracterizar suas superfícies de maneira fácil e precisa, economizando tempo e dinheiro valiosos.

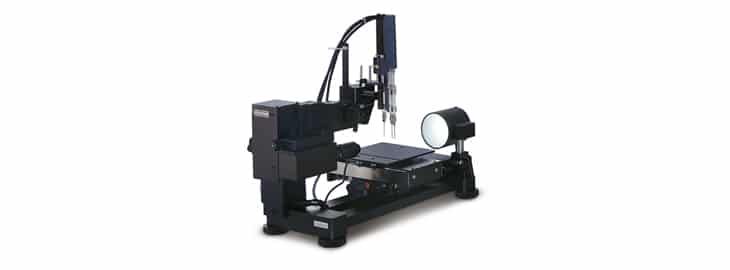

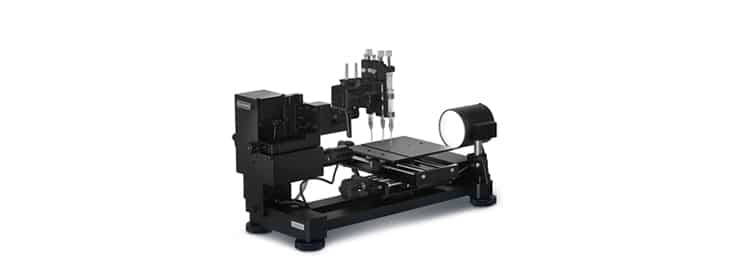

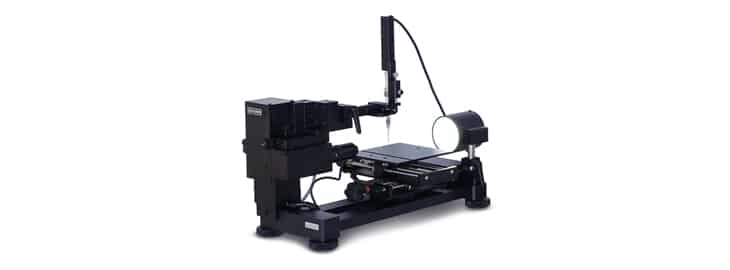

Os quatro modelos da série DMo são medidores de ângulo de contato de alto desempenho, diferindo apenas em seu grau de automação. A câmera de alta velocidade e o dispensador controlado por computador permitem medições precisas de ângulos de contato estáticos e dinâmicos, tensão superficial e interfacial de líquidos, bem como análise da energia livre de superfície de sólidos. Uma ampla gama de opções está disponível e os modelos de grau inferior também podem ser atualizados posteriormente.
Cada modelo combina os seguintes recursos
- Sistema de captura de imagem rápida com padrão de 400 fps em resolução de 640 x 480 Câmera CMOS USB 3.0, máx. 2700 fps com resolução de 640×64
- Sistema automático de dispensador único
- Palco de amostras de 150x150mm de largura com capacidade máxima de carga (câmara de temperatura + amostra) de 1,4kgs
- Distância de deslocamento do palco: eixo x: 150 mm, eixo y: 75 mm, eixo z: fixo
- Auxiliar de foco com gráfico de índice exibido e ajuste de valor e brilho para obter foco perfeito
- Conversor de filmes para converter imagens de dados em formato de filme MPEG-1 ou AVI
- Determinação de ângulos de contato, volume de gota, volume de gota residual, volume de gota séssil, altura e raio da gota séssil
- Os resultados medidos são exibidos em uma planilha para fácil referência e comparação e salvos no formato csv para fácil exportação e manipulação no MS Excel
- Função de relatório de análise especificada pelo usuário, fornecendo resultados e parâmetros de medição
- Padrão de calibração de gotas para visualização padrão, com um círculo completo para calibração e três silhuetas de gotas de 5º, 60º e 108º para inspeção periódica da precisão da medição
A tabela a seguir descreve as diferenças entre o processo de medição de cada modelo
| modelo DMo | Posicionamento da primeira medição | Geração de gota | Deposição de gota (controle/reconhecimento) | Análise de gota | Posicionamento da próxima medição | Medições contínuas em escala total |
| 502 | ▲ pelo botão rotativo |
● | ▲ / ● | ● | ▲ | ▲ |
| 602 | ▲ pelo botão rotativo |
● | ● / ● | ● | ▲ | ▲ |
| 702 | ▲ por botão de comando |
● | ● / ● | ● | ● | ▲ |
| 902 | ● | ● | ● / ● | ● | ● | ● |
▲ manual ● automático
Recursos
- Reconhecimento automático da deposição de gotas pelo software de análise FAMAS
- Exibição de imagem ao vivo e monitoramento de volume de gotas
- Conversor de filmes
- Dispensador manual com um conjunto de 5 seringas de vidro e 5 agulhas SUS para ajuste preciso do volume da gota e rápido reabastecimento e substituição de amostras líquidas
- Estágio ajustável fino no eixo x e y para posicionamento exato
- Nível ajustável do corpo e palco
- Padrão de calibração de gotas para visualização padrão, com um círculo completo para calibração e três silhuetas de gotas de 5º, 60º e 108º para inspeção periódica da precisão da medição
Opções
hardware
- Câmaras tipo jaqueta e aquecedor para medições de temperatura de +10 a +380℃ 1)
- Dispensador do tipo aquecedor para medições de temperatura ambiente a +380℃ 1)
- Plataforma basculante para medições de ângulos de roll-off, incl. Suplemento de software FAMAS [Método deslizante] 1)
- Módulo adicional [Método de deslizamento dinâmico] para medição de velocidade de rolagem e aceleração de rolagem. Apenas em combinação com o pacote de plataforma basculante. 1)
- Suporte para dispensador multimanual
- Sistema dispensador multiautomático
- Dispensador de bomba de grande capacidade, incl. um recipiente de líquido de 50ml
- Kit de energia livre de superfície
- Kit pingente (para visão padrão e ampla)
- Kit para medições de bolhas cativas
- Padrão de calibração de gotículas (para 1 visualização ampla)
- Padrão de calibração de gota pendente (para visualização padrão)
- Padrão de calibração de pingente (para visualização ampla 1 e ampla 2)
1) Esta opção não está disponível para o modelo DMo-902
Formulários
- Determinação da molhabilidade de superfícies como vidro, metal, plástico, cerâmica à temperatura ambiente
- Limpeza da superfície
- Determinação da tensão superficial e interfacial usando o kit Pendant drop (padrão e visão ampla)
- Análise da energia livre de superfície de sólidos
- Determinação de ângulos de contato dinâmicos (ângulos de avanço/recuo e ângulo de roll-off)
- Propriedade de revestimento, Repelência, Caracterização da histerese de gotículas
- Espalhamento inicial, propriedade absorvente, efeito de agentes ativos de superfície
- Propriedade adesiva, caracterizando modificação de superfície, digitalização de hidrofilicidade/hidrofobicidade
Conheça o fabricante do medidor de ângulo de contato DMo Clique aqui.
Veja nossa linha de produtos e saiba mais dpUNION/produtos.
Especificações
| DMo-902 | DMo-702 | DMo-602 | DMo-502 | |
| Sistema de câmera | Câmera USB 3.0 CMOS com: 400fps a 640×480 pixels 500fps a 640×400 pixels 1000fps a 640×200 pixels 2700fps a 640×64 pixels |
|||
| Sistema óptico | foco: foco manual com campo de visão de zoom manual de 3 etapas: 6,1×4,7mm, 11,1×8,2mm, 15,8×11,8mm ±6% |
|||
| Métodos de medição | ângulo de contato: gota séssil (estático), ângulo de avanço/retrocesso (dinâmico) ângulo de deslizamento (dinâmico) 1) tensão superficial/interfacial: gota pendente (estático e dinâmico) |
|||
| Métodos de análise | ângulo de contato: θ/2, tangente, ajuste de curva (elipse, círculo) tensão superficial/interfacial: Young-Laplace, ds/de energia livre superficial de sólidos: OWRK, Owens-Wendt, Kaelble-Uy, Kitazaki-Hata, Wu, ácido-base, Zisman |
|||
| Faixa de medição | ângulo de contato: 0,01 a 180° tensão superficial/interfacial: 0,01 a 100mN/m |
|||
| Resolução | ângulo de contato: 0,01° tensão superficial/interfacial: 0,01mN/m |
|||
| Precisão 2)
|
ângulo de contato: 0,2° tensão superficial/interfacial: 0,2mN/m |
|||
| Área e altura máximas da superfície da amostra (LxPxA) | 150x150x16mm | 150x150x35mm | ||
| Operação do estágio de amostra: eixo X eixo Y eixo Z eixo de rotação |
150mm (automático) 75mm (automático) — 360° (automático) |
150mm (automático) 75mm (homem) — — |
150mm (man.) 75mm (man.) — — |
|
| Operação do dispensador: Eixo Z Deposição de gotas Geração de gotas Resolução de gotas |
16mm automática automática 0,1μl |
35mm automática automática 0,1μl |
35mm manual automático 0.1μl |
|
| Dimensões (LxPxA) de: Instrumento principal Caixa de controle |
297x544x305mm 290x240x86mm |
288x544x305mm 260x200x70mm |
||
| Peso aproximado de: Instrumento principal Caixa de controle |
10,0kg 4,3kg |
8,5kg 4,3kg |
7,5kg 1,5kg |
|
| Energia elétrica: Tensão Frequência Consumo de energia |
AC100-240V 50/60 Hz 115W 120VA |
AC100-240V 50/60Hz 25W 48VA |
||
| Ambiente operacional | temperatura: +10 a +35 ℃, umidade: 30-80% RH (sem condensação) posicionado longe de fontes de ruído elétrico e vibração |
|||
1) É necessário um estágio basculante externo opcional
2) Precisão é a repetibilidade em termos de desvio padrão com base no padrão de calibração do fabricante
