Descrição

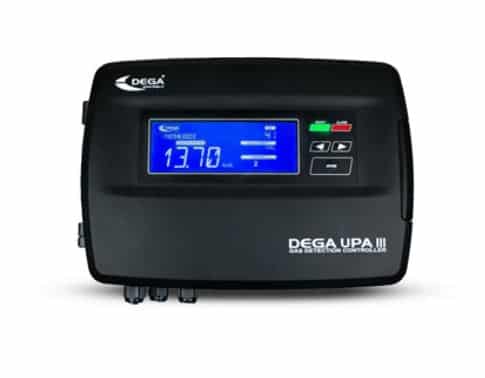

O painel de controle de 3ª geração é projetado como um aparelho independente para ser montado na parede ou em estações de troca. Até 32 transmissores podem ser conectados ao painel de controle via RS485, e até 8 transmissores podem ser conectados via circuito de loop 4 – 20 mA. O painel de controle avalia 4 níveis de vazamento de gás detectado pelos transmissores. Um sensor de detecção de inundação DEGA Zc II e um sensor de detecção de temperatura DEGA Tc II também podem ser conectados ao painel de controle. O painel de controle indica os valores de todos os transmissores por meio de um display LCD. O painel de controle é equipado com 10 realys configuráveis, com saída para componentes de sinalização visual e acústica, porta USB e RS485 para permitir a conexão a um sistema de controle superior (PLC, PC com visualização). A configuração básica pode ser realizada através de um display LCD.
Especificações
| Fonte de energia | 230 V AC / 40 VA ou 24 V DC / 2 A nominal |
| Padrão de proteção funcional | EN61508 |
| Dimensão sem buchas | 280 x 200 x 85 mm (LxAxP) |
| Peso | 1,4 kg |
| Capacidade de memória interna | 34 dias |
| Intervalo de salvamento de registro | 60 s (faixa ajustável de 10s a 255 s) |
| Temperatura ambiente | -20 ° C a + 60 ° C |
| Humidade relativa | 0-90% RV |
| Nível de proteção da capa | IP 54 |
| Ambiente operacional | BE1 – ambiente sem perigo de |
| DEGA UPA III 16 Painéis de controle de detecção de gás (máx. 16 transmissores / detectores em 1 linha (BUS), entrada: 1 x RS485 x 16 pcs, saída 3 x relés, 2 x saída para sinalização óptica e acústica, 1 x saída para externa Botão, 1 x USB, 1 x entrada para DEGA TcII, 1 x entrada para DEGA ZcII, fonte de alimentação: 24 VCC) DEGA UPA III 32 Painéis de controle de detecção de gás (máx. 32 transmissores / detectores em 2 linhas (BUS), entrada: 2 x RS485 -2 linhas (BUS) máx. 32 pcs, saída 3 x relés, 2 x saída para óptico e acústico Sinalização, 1 x saída para botão externo, 1 x USB, 1 x entrada para DEGA TcII, 1 x entrada para DEGA ZcII, fonte de alimentação: 24 VCC) DEGA UPA III 40 Painéis de controle de detecção de gás (máx. 40 transmissores / detectores; Entrada: 2 x RS485-2 linhas (BUS) x máx. 16 pcs e 8 pcs em entrada analógica 4-20 mA, Outpus 3 x relés, 2 x Saída para sinalização ótica e acústica, 1 x saída para botão externo, 1 x USB, 1 x entrada para DEGA TcII, 1 x entrada para DEGA ZcII, fonte de alimentação: 24 VCC) |
|
| DETECTORES DE GÁS: 8 canais de entrada analógica de 4-20 mA Portas mestre 1/2 x RS485 Dega para detectores de gás Dega até 16/32 Fonte de alimentação 24 VCC integrada para detectores de gás remotos Totalmente configurável através do software Windows DegaConfig SAÍDAS:10 x relés SPDT de contato seco 250V / 10A 2 x saídas para dispositivos de alarme visual e sonoro (máx. 24 V 0,40 A) 1 x saída da válvula de emergência para DEGA HV DNx 1 x saída de controle 4-20 mA 1 x USB (para permitir a configuração via PC) Campainha de alarme embutida 1 porta de host Modbus RS485 para sistemas de controle de supervisão, como PLCs ou DCS FUNÇÕES:Histórico de eventos de alarme de 34 dias 4 níveis de alarme de concentração de gás, PEL, STEL Modo de serviço Nomeação de posições de detectores para melhor orientação Teste de saída via “MENU DE TESTE” |
| Fonte de energia | 230 V AC / 40 VA ou 24 V DC / 2 A nominal |
| Padrão de proteção funcional | EN61508 |
| Dimensão sem buchas | 280 x 200 x 85 mm (LxAxP) |
| Peso | 1,4 kg |
| Capacidade de memória interna | 34 dias |
| Intervalo de salvamento de registro | 60 s (faixa ajustável de 10s a 255 s) |
| Temperatura ambiente | -20 ° C a + 60 ° C |
| Humidade relativa | 0-90% RV |
| Nível de proteção da capa | IP 54 |
| Ambiente operacional | BE1 – ambiente sem perigo de |
| DEGA UPA III 16 Painéis de controle de detecção de gás (máx. 16 transmissores / detectores em 1 linha (BUS), entrada: 1 x RS485 x 16 pcs, saída 3 x relés, 2 x saída para sinalização óptica e acústica, 1 x saída para externa Botão, 1 x USB, 1 x entrada para DEGA TcII, 1 x entrada para DEGA ZcII, fonte de alimentação: 24 VCC) DEGA UPA III 32 Painéis de controle de detecção de gás (máx. 32 transmissores / detectores em 2 linhas (BUS), entrada: 2 x RS485 -2 linhas (BUS) máx. 32 pcs, saída 3 x relés, 2 x saída para óptico e acústico Sinalização, 1 x saída para botão externo, 1 x USB, 1 x entrada para DEGA TcII, 1 x entrada para DEGA ZcII, fonte de alimentação: 24 VCC) DEGA UPA III 40 Painéis de controle de detecção de gás (máx. 40 transmissores / detectores; Entrada: 2 x RS485-2 linhas (BUS) x máx. 16 pcs e 8 pcs em entrada analógica 4-20 mA, Outpus 3 x relés, 2 x Saída para sinalização ótica e acústica, 1 x saída para botão externo, 1 x USB, 1 x entrada para DEGA TcII, 1 x entrada para DEGA ZcII, fonte de alimentação: 24 VCC) |
|
| DETECTORES DE GÁS: 8 canais de entrada analógica de 4-20 mA Portas mestre 1/2 x RS485 Dega para detectores de gás Dega até 16/32 Fonte de alimentação 24 VCC integrada para detectores de gás remotos Totalmente configurável através do software Windows DegaConfig SAÍDAS:10 x relés SPDT de contato seco 250V / 10A 2 x saídas para dispositivos de alarme visual e sonoro (máx. 24 V 0,40 A) 1 x saída da válvula de emergência para DEGA HV DNx 1 x saída de controle 4-20 mA 1 x USB (para permitir a configuração via PC) Campainha de alarme embutida 1 porta de host Modbus RS485 para sistemas de controle de supervisão, como PLCs ou DCS FUNÇÕES:Histórico de eventos de alarme de 34 dias 4 níveis de alarme de concentração de gás, PEL, STEL Modo de serviço Nomeação de posições de detectores para melhor orientação Teste de saída via “MENU DE TESTE” |
