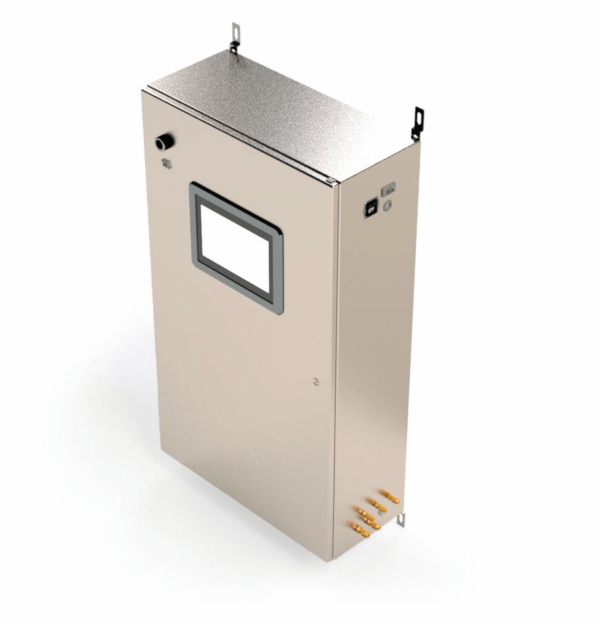

Analisador on-line de tamanho de partículas para nanopartículas e emulsões de 20 nm a 2 µm
As nanopartículas são agora materiais padrão para muitos produtos industriais. Como a maioria dos outros processos, a produção de nanopartículas precisa ser medida para poder ser controlada.
As medições de espalhamento dinâmico de luz (DLS) são tradicionalmente realizadas usando instrumentos de laboratório como o sistema Entegris Nicomp, mas a equipe de dimensionamento de partículas da Entegris também tem muitos anos de experiência online. O Mini DLS baseia-se nesses anos de experiência para desenvolver uma solução flexível e elegante que pode ser adaptada a uma ampla gama de processos de
fabricação de nanopartículas, incluindo moagem, homogeneização ou automontagem. Um fluxo pressurizado de produto de suspensão se conecta ao sistema
Mini DLS. Esta amostra é então diluída automaticamente para atingir
uma intensidade de dispersão de luz apropriada para a medição. A distribuição do tamanho das partículas é determinada e o sistema é automaticamente lavado e limpo antes que a sequência de medição seja repetida.
recursos de operador e laboratório
A tela abaixo mostra os parâmetros utilizados para criar um protocolo de medição. Esta tela oferece a capacidade de ajustar facilmente os parâmetros do sistema e de medição para otimizar as condições de teste. O volume do circuito de amostra e a taxa de fluxo do diluente controlam a taxa de diluição da amostra para atingir o ponto de teste de intensidade escolhido
– normalmente próximo de 300 kHz. A duração da medição, o tempo entre as réplicas e as sequências de liberação otimizam
o equilíbrio entre a geração de resultados e a qualidade dos dados. Um teste é iniciado na tela sensível ao toque ou por meio de um gatilho externo.
Os seguintes parâmetros podem ser plotados em função do tempo durante a medição:
Um gráfico separado exibe a função de correlação de dados e ajuste. A tela mostrada abaixo exibe resultados versus tempo e dados para uma medição específica onde a média é 189,8 nm e o desvio padrão é 63,5 nm.
A tela de fluxo mostrada abaixo fornece uma interface gráfica do usuário para monitorar a operação. As condições críticas de teste são exibidas em tempo real. Esta tela também pode ser usada para controlar manualmente operações como bombas e válvulas para lavar o sistema.
Os resultados de uma execução de teste podem ser exibidos mostrando vários parâmetros de resultado em função do tempo, conforme mostrado abaixo.
ESPECIFICAÇÕES
Faixa de tamanho: 20 nm– 2 µm (dependente da amostra)
Concentração: 0,1 a 10% em peso
Princípio: Dispersão dinâmica de luz (DLS)
Ângulo de medição: 90 graus
Volume de amostra: 2 mL no mínimo
Precisão: ±10% da média certificada para PSL de 90 nm
Laser: 35 mW, 639 nm
Detector: PMT
Dimensões: 26 C x 12 L x 45 A pol. (66 x 30 x 115 cm)
Peso: 72 libras (33 kg)
Caso: Aço inoxidável
Temperatura da amostra* Faixa de controle interno de 4° – 40°C (39° – 104°F)
É necessária bomba de refrigeração externa
Pressão diluente: 20 psi máx.
Filtro diluente: 0,22 µm
Quociente de vazão: 0,1 – 35 mL/min
Ao controle: Tela sensível ao toque
Gatilho externo: Entrada de 3,3V
Saída:
Segurança: Detector de vazamentos
Ambiental: Apenas para uso interno
Condições ambientais:
Linha de amostra e diluente:
Amostra: 0,1 – 35 mL/min
Diluente: Máx. 10 mL/min durante a autodiluição
Nota: O líquido refrigerante deve ser bombeado de forma independente do Mini DLS.
Taxa mínima de fluxo de refrigerante = 250 mL/min (bomba de refrigeração externa necessária)
Temperatura do líquido refrigerante = 4° – 40°C (39° – 104°F) (para chegar à temperatura mais baixa, pode ser necessário resfriamento externo e purga de nitrogênio)
Montagem: parafuso de 5/16” ou parafuso M8, até 3,5 pés acima da fonte de diluente (recomendado)
Purga de nitrogênio para reduzir os efeitos do ar úmido dentro do gabinete (opcional).
