Microscópio Eletrônico de Varredura por Emissão de Campo | dpUNION

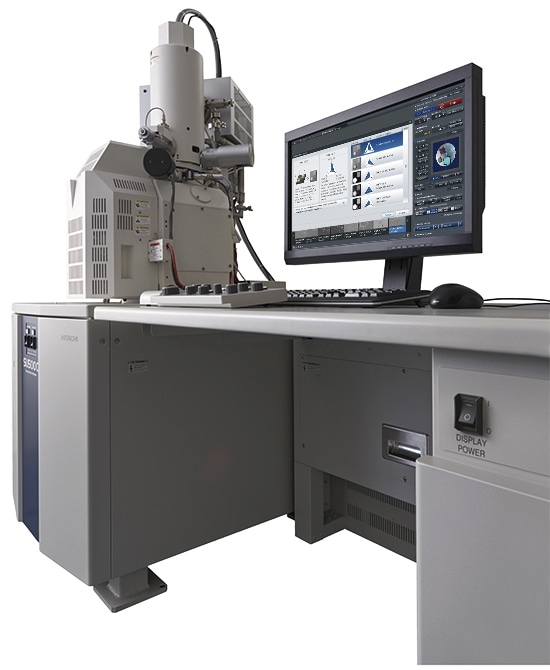

O Microscópio Eletrônico de Varredura por Emissão de Campo de Alta Resolução HITACHI SU5000: Uma Revolução no MEV

O Microscópio Eletrônico de Varredura por Emissão de Campo (MEV-FEG) HITACHI SU5000 transformou, de maneira definitiva, as operações de microscopia. Graças à sua tecnologia inovadora assistida por computador, conhecida como EM Wizard, o controle e a operação do equipamento atingem um novo patamar. Dessa forma, seja você um especialista ou iniciante, o resultado será sempre o mesmo: imagens em escala nano da mais alta qualidade, agora ao alcance de todos.


Principais Características do Microscópio Eletrônico de Varredura SU5000

O MEV-FEG HITACHI SU5000 oferece uma série de funcionalidades inovadoras, que não apenas elevam a eficiência, mas também aumentam a precisão na operação. Como resultado, o equipamento garante uma experiência excepcional para todos os usuários. A seguir, destacamos os principais recursos:

  • Interface revolucionária: O EM Wizard proporciona níveis ideais de resolução, repetibilidade e rendimento. Assim, ele permite que iniciantes se tornem especialistas rapidamente, ao mesmo tempo em que otimiza o processo de operação.

  • Auto-calibração inteligente: O sistema de ajuste automático do eixo restaura o microscópio para as “melhores condições” sob demanda. Consequentemente, isso assegura resultados consistentes e de alta qualidade, sem a necessidade de ajustes manuais.

  • Câmara de amostra robusta e espaçosa: O design em estilo gaveta acomoda amostras de até 200 mm de diâmetro e 80 mm de altura, permitindo flexibilidade para trabalhar com diferentes tipos de amostras. Isso amplia as possibilidades de pesquisa e experimentação.

  • Troca rápida de amostras: Graças ao sistema de evacuação eficiente, é possível realizar observações em menos de 3 minutos. Assim, o processo se torna mais ágil e otimizado, sem comprometer a qualidade.

  • Otimização de imagens sob demanda: O sistema intuitivo e automatizado ajusta as imagens em tempo real, garantindo os melhores resultados possíveis, conforme as necessidades da amostra.

  • Guia visual interativo: Modos pré-configurados garantem as melhores condições de operação para cada tipo de amostra. Dessa forma, o usuário pode selecionar facilmente o modo mais adequado, sem perder tempo.

  • Ferramenta 3D MultiFinder: Permite inclinação e rotação das amostras sem perder o foco ou a centralização da imagem. Como resultado, o SU5000 oferece uma visualização completa e precisa das amostras.

Com todas essas características avançadas, o SU5000 se posiciona como o MEV-FEG de alta resolução ideal para usuários de todos os níveis, desde iniciantes até especialistas.


Aplicações do Microscópio Eletrônico de Varredura HITACHI SU5000

Graças à sua tecnologia de ponta, o MEV-FEG SU5000 possui uma ampla gama de aplicações em diversas áreas científicas e industriais. A seguir, destacamos algumas de suas principais áreas de aplicação:

Ciências da Vida: Imagens Ultra-Detalhadas de Amostras Biológicas

  • Córtex Frontal de Rato: Imagem BSE a 2 kV (seção fina)
  • Neurônio do Gânglio da Raiz Dorsal de Rato: Imagem SE a 5 kV

Essas imagens são cortesias do Professor Kubota, NIPS, Japão, e do Dr. Ushiki e Dr. Koga, da Universidade de Niigata (Asahikawa Medical University).

Ciência dos Materiais: Análise Avançada de Estruturas Nanométricas

  • Nanotubos de Carbono de Múltiplas Paredes: Imagem adquirida a 500 V de energia de aterrissagem, Mag = 200kX
  • Ímã de Neodímio: Imagem BSE a 2 kV

Além disso, o Detector de Elétrons de Backscatter (BSD) anular recentemente desenvolvido fornece informações topográficas e composicionais simultaneamente. A amostra é cortesia da Daido Steel.

Imagens In Situ com Estágio de Aquecimento

  • Amostra: Filme fino de ouro em substrato de quartzo, HV = 10 kV

Esses espécimes são cortesias do Dr. Yoshino e Dr. Terano, Instituto de Tecnologia de Tóquio.

Análise 3D: Material de Bateria de Íon de Lítio

  • Semicondutores: Investigação de Estruturas Nanométricas, incluindo imagens da Etapa Atômica e Deslocamento do Segmento de n-GaN em Si, HV = 15 kV, imagens BSE.

A amostra é cortesia do Professor Egawa, Centro de Pesquisa para Nanodispositivos e Sistemas, Instituto de Tecnologia de Nagoya, Japão.


Adquira Seu Microscópio Eletrônico de Varredura HITACHI SU5000 com a dpUNION!

Se você deseja saber mais sobre o Microscópio Eletrônico de Varredura HITACHI SU5000 ou realizar a sua encomenda, não hesite em entrar em contato conosco. Além disso, aproveite para conferir o nosso blog, onde você encontrará conteúdos exclusivos sobre as inovações e aplicações da microscopia eletrônica. Dessa forma, você se manterá atualizado sobre as últimas novidades da área.

Garanta agora a tecnologia mais avançada em MEV-FEG e leve sua pesquisa a um novo nível!

Se quiser saber mais ou encomendar este e outros produtos, fale conosco! E não deixe de acessar o nosso blog para conteúdos exclusivos e relevantes!

Características

  • Uma nova e revolucionária interface de usuário, o EM Wizard, fornece a todos os usuários níveis ideais de resolução, repetibilidade e rendimento. Com o EM Wizard, os iniciantes se tornam especialistas da noite para o dia;
  • A tecnologia de ajuste automático do eixo (auto-calibração) restaura o microscópio às suas “melhores condições” sob demanda;
  • Uma câmara de amostra robusta, estilo gaveta, acomoda amostras grandes (200 mm de diâmetro, 80 mm de altura);
  • Troca rápida de amostras com evacuação para observação em 3 minutos ou menos;
  • Otimização de imagens sob demanda automatizada e intuitiva em tempo real;
  • Um guia visual e interativo oferece modos de escolha para garantir as melhores condições de operação;
  • Com a ferramenta 3D MultiFinder, as amostras são facilmente inclinadas e giradas com a imagem permanecendo centralizada e em foco.

SU5000, o MEV de alta resolução para todos os níveis!

Ciências da Vida

Córtex Frontal de Rato Neurônio do gânglio da raiz dorsal de rato
Córtex Frontal de Rato

Imagem 2 kV BSE (seção fina)

Espécime cortesia do Professor Kubota, NIPS, Japão



Neurônio do gânglio da raiz dorsal de rato

Imagem SE 5 kV

Espécime cortesia de Dr. Ushiki e Dr. Koga (*), Universidade Niigata

*: Asahikawa Medical University



Ciência de materiais

Estrutura externa de nanotubo de carbono com várias paredes Ímã de neodímio
Estrutura externa de nanotubo de carbono com várias paredes

Adquirido a 500 V de energia de aterrissagem, Mag = 200kX.



Ímã de neodímio

2 kV, imagens BSE

As informações de múltiplos ângulos de um Detector de Elétrons de Backscatter (BSD) anular recentemente desenvolvido adquirem informações topográficas e composicionais simultaneamente.

Amostra cortesia da Daido Steel.



  • Imagem in situ e o uso de um estágio de aquecimento na câmara de amostra

Filme fino de ouro em substrato de quartzo

Amostra: Filme fino de ouro em substrato de quartzo
HV = 10 kV

Amostra cortesia do Dr. Yoshino e Dr. Terano, Instituto de Tecnologia de Tóquio

Análise 3D; Material de bateria de íon de lítio

Gatan 3View no SU5000



Semicondutores

Imagens da etapa atômica e deslocamento do segmento de n-GaN em Si

Imagem da etapa atômica e deslocamento do segmento de n-GaN em Si Imagem da etapa atômica e deslocamento do segmento de n-GaN em Si
HV = 15 kV, imagens BSE

Espécime cortesia do Professor Egawa,
Centro de pesquisa para nanodispositivos e sistemas
Instituto de Tecnologia de Nagoya, Japão



Hitachi SU5000 - MEV de emissão de campo Schottky de alta resolução com revolucionário controle

Exame de aquecimento de filme fino de ouro no Hitachi SU5000 FE-SEM
